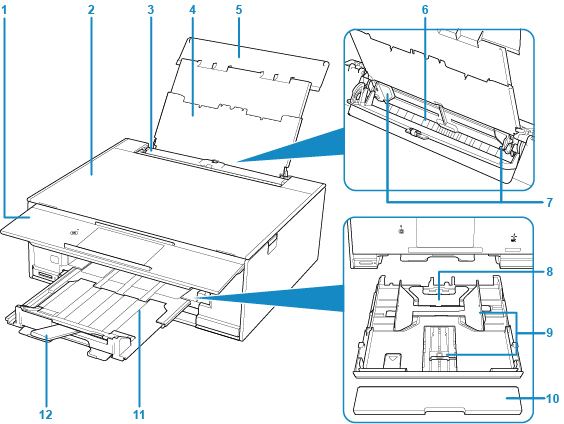

Widok z przodu
- (1) panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
- (2) pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę szklaną.
- (3) pokrywa otworu podajnika
-
Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.
Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.
- (4) podpórka papieru
- Należy ją wysunąć w celu załadowania papieru na tylną tacę.
- (5) pokrywa tylnej tacy
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- (6) tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- (7) prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- (8) kaseta
-
Załaduj do kasety zwykły papier formatu A4, B5, A5 lub Letter i włóż ją do drukarki.
- (9) prowadnice papieru
- Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).
- (10) pokrywa kasety
- Należy ją zdjąć w celu załadowania papieru do kasety.
- (11) taca wyprowadzania papieru
- Jest wysuwana automatycznie, gdy drukarka rozpoczyna drukowanie. Tutaj są wysuwane wydruki.
- (12) podpórka wyprowadzania papieru
- Należy ją rozkładać, aby podpierać wysunięty papier.

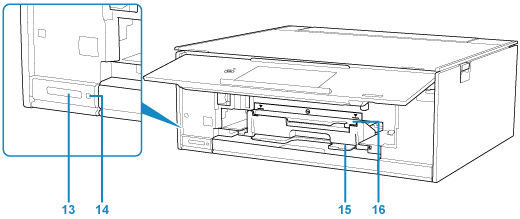

- (13) gniazdo na kartę
-
Włóż kartę pamięci.
- (14) Kontrolka Dostęp (Access)
-
Świeci lub miga, wskazując stan karty pamięci.
- (15) wnęka przechowywania podajnika dysku
- Można tu przechowywać podajnik dysku dostarczony z drukarką.
- (16) prowadnica podajnika dysku
- Zamocuj podajnik dysku.

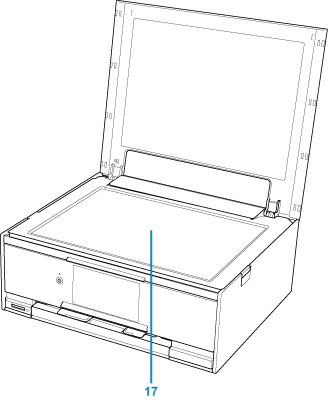

- (17) płyta szklana
- Załaduj tu oryginał.
